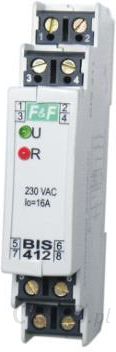

F&F Przekaźnik Bistabilny Grupowy (Hotelowy) Bis-412 24 V Ac

65.02

Opis

BIS-412Na szynę 35mm.grupowy, Un=230V lub 24V AC/DC, I=10A, styki 1Z, zaciski śrubowe, 1 modułZ wejściami sterującymi ZAŁĄCZ WSZYSTKO i WYŁĄCZ WSZYSTKOPrzeznaczenie:Elektroniczny bistabilny przekaźnik impulsowy BIS- 412 przeznaczony jest do pracy w układzie grupowym. Pojedynczy przekaźnik pozwala na załączenie i wyłączenie sterowanego odbiornika po każdorazowym impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) sterowania lokalnego. Układ grupowy pozwala na wyłączenie lub włączenie przyciskami sterowania centralnego wszystkich odbiorników podłączonych do poszczególnych przekaźników.Działanie:Sterowanie lokalneZałączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem jednego, dowolnego przycisku chwilowego z grupy sterowania lokalnego. Styk przekaźnika przełączany jest w pozycję 7-10. Po następnym impulsie nastąpi wyłączenie odbiornika (styk powraca do pozycji 7-12).Sterowanie centralneWYŁĄCZ WSZYSTKIE – po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego nastąpi wyłączenie wszystkich odbiorników (bez względu na ich stan – wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję 7-12.ZAŁĄCZ WSZYSTKIE – po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego nastąpi włączenie wszystkich odbiorników (bez względu na ich stan – wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję 7-10.UWAGA!BIS- 412 230V może współpracować z wyłącznikami podswietlanymi.Dane techniczne:zasilanie BIS-412 230V 230V ACBIS-412 24V 24V AC/DCprąd obciążenia styk separowany 1Pprąd impulsu sterującego opóźnienie zadziałania 0,2seksygnalizacja zasilania LED zielonasygnalizacja załączenia styku LED czerwonapobór mocy 0,8Wtemperatury pracy -25÷50°Cprzyłacze zaciski śrubowe 2,5mm²wymiary 1 moduł (18mm)montaż na szynie 35mmSchematBIS-412 230VBIS-412 24VDodatkiSchemat układu grupowegoIdea podziału na podgrupy



F&F

Zabezpieczenia
